Caratteristiche Tecniche

Composizione Kit:

• Caldaia a condensazione MIRA ADVANCE 35: cod. 3310617
• Pompa di calore ARIANEXT 150 M EXT R32: cod. 3630240
• Modulo ARIANEXT HYBRID MODULE LINK R32: cod. 3301802
• Carter copriraccordi 30/35 kW: cod. 3319199

• T mandata Risc. min/max : -20/35 °C
• T aria RISC. min/max : 20/60 °C
• T mandata Raffr. min/max : 10/43 °C
• T aria Raff. min/max: 5/23 °C
• Energia assorbita annua : 6217 kWh/anno
• Tipo Refrigerante : R32
• Carica Refrigerante : 2100 g
• Connessione tubi ingresso-uscita : 1"M pollici
• Tensione/fasi/frequenza : 230-1-50 v/ph/Hz
• Potenza massima assorbita : 6,18kW
• Minimo contenuto d’acqua nel primario dell’impianto: 75,00
• Tipo compressore : DC TWIN-ROTARY
• Grado di protezione elettrica : IP24

Performance Pompa di Calore:

• Potenza nominale in riscaldamento (Ta +7°C; Tw 35°C) : 15 kW
• COP nom (Ta +7°C; Tw 35°C) : 4,7
• Potenza utile a pieno regime (Pn***) (Ta +7°C; Tw 35°C) : 15 kW
• COP a Pn***(Ta +7°C; Tw 35°C) : 4,7
• Potenza nominale in raffrescamento (Ta +35°C; Tw 18 °C) : 12,5 kW
• EER nom (Ta +35°C; Tw 18 °C) : 4,7

• Portata termica nominale in riscaldamento max/min (Hi)/(Hs) Qn : 31/3,5 kW/34,4/3,9 kW
• Portata termica nominale in sanitario max/min (Hi)/(Hs) Qn : 34,5/3,5 kW/38,3/3,9 kW
• Pressione massima di riscaldamento : 3 bar
• Classe NOx : 6
• Capacità vaso di espansione: 8 l
• Temperatura sanitario min/max : 36/60 °C
• Prelievo minimo di acqua calda : 2 l/min
• Pressione acqua sanitaria max/min : 7,0 / 0,2 bar
• Tensione/frequanza di alimentazione : 230 / 50 V/Hz
• Grado di protezione impianto elettrico : X5D IP

Performance Caldaia:

• Portata termica nominale in riscaldamento max/min PCI : 31,0/3,5 kW
• Rendimento alla portata termica nominale (80-60°C) PCI : 97,7 %
• Potenza sonora all’interno : 51 dB(A)
• Portata termica nominale in sanitario max/min PCI : 34,5/3,10 kW
• Portata d’acqua in sanitario : 19,8 l/min

Dimensioni:

• Dimensioni Pompa di Calore (LxPxH) : 1506x374x1016 mm
• Peso  : 124 Kg

Caratteristiche Generali

Sistema Ibrido Compatto Combi

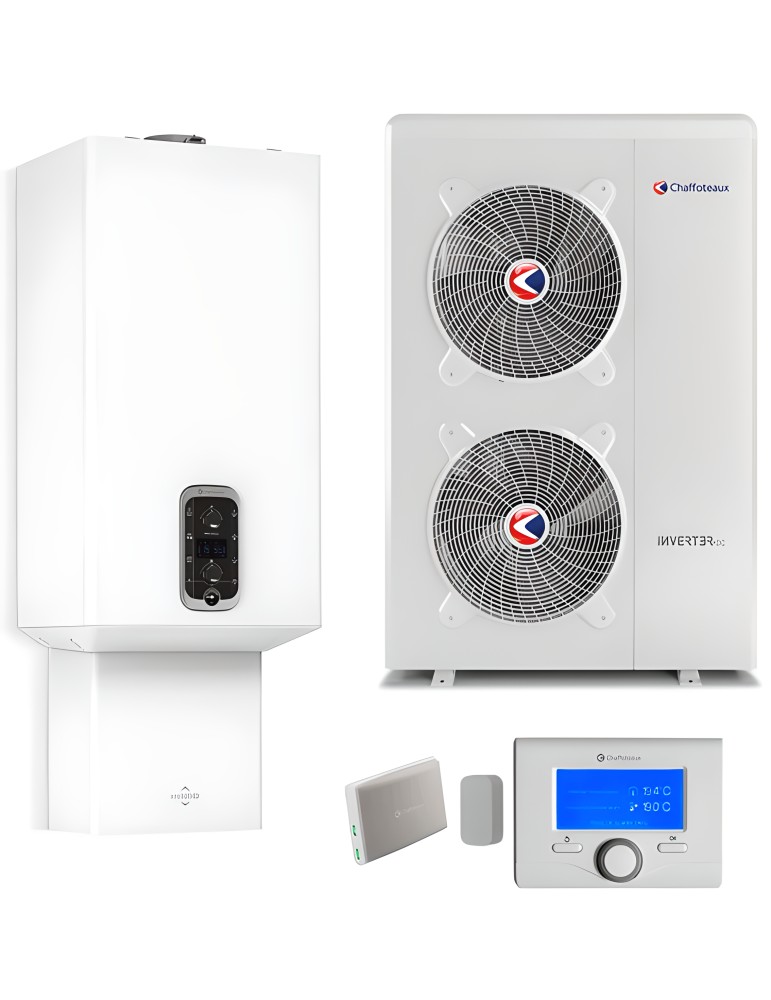

Mira Advance Hybrid Link R32 è un sistema ibrido compatto composto da un pompa di calore integrata con caldaia a condensazione per il riscaldamento, raffrescamento e la produzione istantanea di acqua calda sanitaria. Completamente gestibile tramite smartphone grazie all’app ChaffoLink.
>RISPARMIO ENERGETICO
• Possibilità di gestione secondo criteri di massima ecologia o massimo risparmio economico
• Fabbisogno energetico coperto prioritariamente dalla pompa di calore con rendimenti energetici oltre il 300%
• Funzione fotovoltaico
> ALTA EFFICIENZA
• Caldaia a condensazione Mira ADVANCE con scambiatore SpinTech in acciaio inox
• Eburning System, controllo della combustione elettronico
• Pompa di calore ad altissima efficienza anche in climi rigidi
• Possibilità di funzionamento in contemporanea dei due generatori
> CONNETTIVITÀ SMART
• Connettività ChaffoLink di serie.
• Gestore di sistema Expert HD e sonda esterna di serie
• Compatibile con Amazon Alexa e Google Assistant
> SEMPLICITÀ INSTALLATIVA
• Modulo compatto installabile sotto caldaia
• Circuito frigorifero ermeticamente sigillato nell'unità esterna: non è necessario il patentino F-gas
• Deroga per lo scarico a parete

Unità Esterna

L’unità esterna Arianext M Ext R32 è dotata di motore brushless per la massima silenziosità di lavoro e di compressore twin rotary che assicura un funzionamento silenzioso ed efficiente anche ai carichi parziali ed in climi rigidi. Controllo Inverter per adattare in ogni istante la potenza erogata a quella richiesta dall’impianto, minimizzando i cicli on/off e collegamenti acqua da 1” .

Unità Interna

Scheda elettronica di controllo Energy Manager 2.0 integrata. Ingresso segnale per accoppiamento con fotovoltaico (PV). Design Made in Italy ottimizzato e poco invasivo. Tecnologia EBUS2 per mettere in comunicazione tutti i componenti del sistema ibrido. Installazione sotto caldaia Chaffoteaux.

La caldaia a condensazione con il nuovo scambiatore SpinTech

Mira Advance Link, anima potente per un controllo sorprendente. Dotata dell’innovativo scambiatore SpinTech, eccelle nella sua categoria grazie al controllo elettronico della combustione, e alla connettività integrata. Installabile in luoghi parzialmente protetti.
